3路ガイドランプ付スイッチセット ダブル NKW02309 ピュアホワイト NKシリーズ 配線器具 JIMBO 神保電器

当日出荷
商品コード B901860000018
品番 NKW02309PW
価格(税抜き) ¥9,850
消費税 ¥985
価格(税込み) ¥10,835
送料 無料
出荷日 11:30までの注文で当日出荷
在庫 10
数量[ 個 ]
カートに入れる お気に入りに追加

配送について

 配送対象地域 
全国(沖縄・離島を除く)
※山間部等のごく一部、狭小地については配送できない場合がございます。
対象外エリアへの配送希望の場合は、お問い合わせください。別途送料、チャーター手配を含め対応可能な回答をいたします。

商品説明

●3路ダブル(上段・トリプル、下段・ダブル)
●シンプルな形状とベーシックなカラーでどのスイッチ・コンセントプレートにもマッチする3路スイッチです。
●消灯時にライン状のガイドランプが点灯する3路スイッチです。
●シーソー型のスイッチ。
●なるべく目立たずに壁に馴染むようマット加工になっています。
●垂直と水平かつ最小限の意匠を追求しシャープなエッジを利かしたスイッチプレートはインテリアと美しく調和します。
●JIS規格大角形モジュールのスイッチ/コンセントと、自由に連接取付け可能。
●高い汎用性があります。

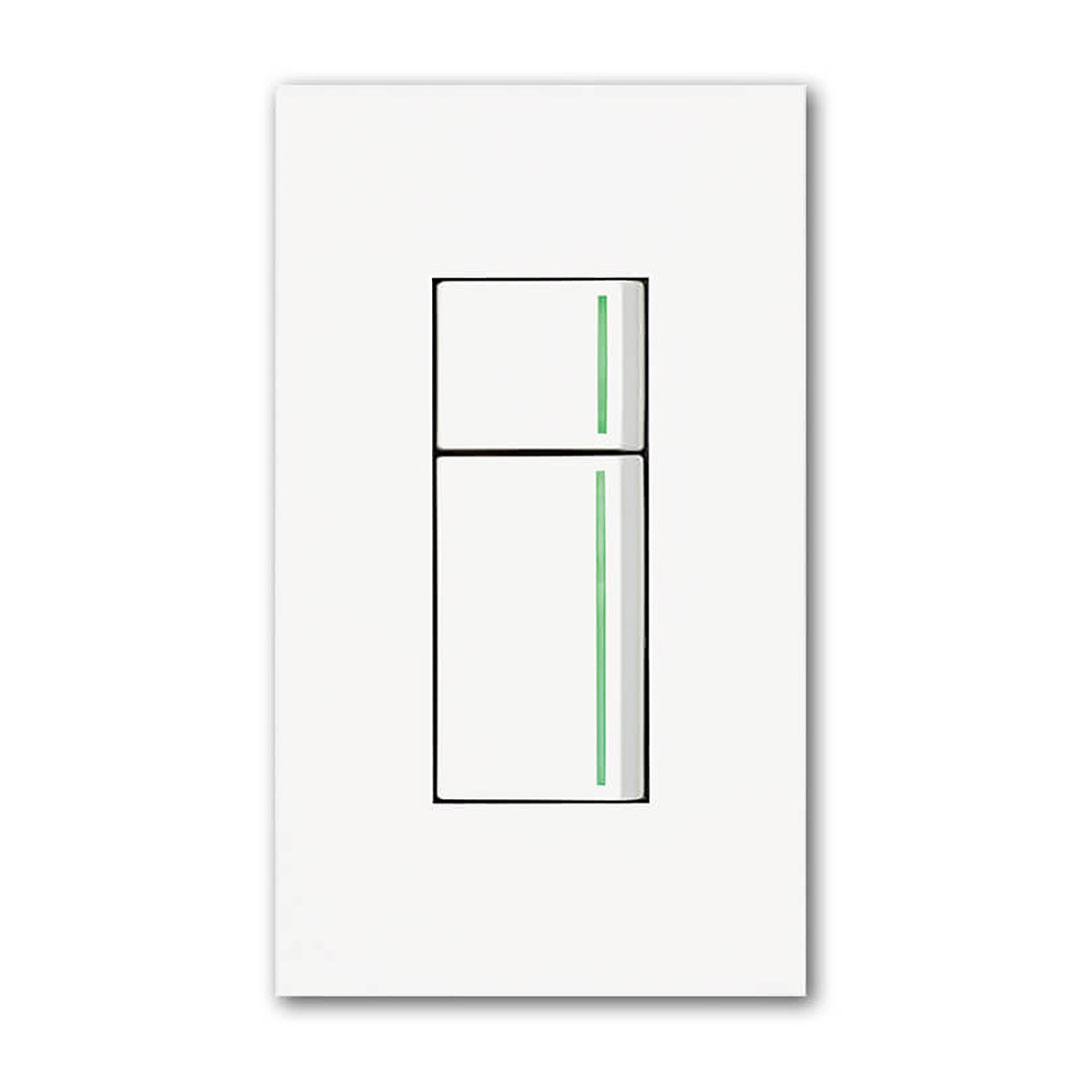

■ ガイドランプ点灯状態

ガイドランプ(緑色の位置表示灯)が付いています。
・OFFの時にスイッチが緑色に点灯

ガイドランプ点灯状態

製品仕様

カラー ピュアホワイト(PW)
寸法 47.9×50.6×112 (mm)
内容量 1個
表面仕上 マット加工
用途 スイッチ
規格認定 電気用品安全法
原産国 日本
注意事項

プレートは別売りです。
取り付けには電気工事士の資格が必要です。
スイッチを片切用として使用する場合は、3路スイッチの0-1端子に接続してください。

■安全上のご注意
ガイドランプ付きスイッチ[適合負荷:10mA~15A]
・定格電圧は125Vです。200V配線には使用しないでください。発火や焼損の原因になります。
・定格電流は15Aです。接続する負荷機器は定格消費電流15A以内でお使いください。
・最小適合負荷(1W)未満では、ガイドランプは点灯しませんが異常ではありません。
・ガイドランプ付きスイッチを、電子制御式特殊照明器具(人感センサ付き・マイコン制御付き・遅延タイマ付き・リモコン機能付き など)の電源開閉に用いると、
 照明器具の制御機能やスイッチ表示灯の点灯状態に不具合を生じることがあります。照明器具の施工説明書の指示に従い施工してください。
・過電流遮断器の二次側でブレーカトリップテストを行う場合は、スイッチに短絡電流を流さないでください。一瞬の短絡でスイッチが壊れます。
・ガイドランプ付きスイッチは、開路時にも約1mAの微小な残留電流が流れます。
 接続する負荷の種類・点灯方式によっては、ガイドランプの輝度が低下したり、負荷が微点灯したりする場合がありますので、
 外付けコンデンサ(GC-1)を負荷と並列に接続することを推奨します。

備考 定格電圧:AC125V
定格電流:15A
