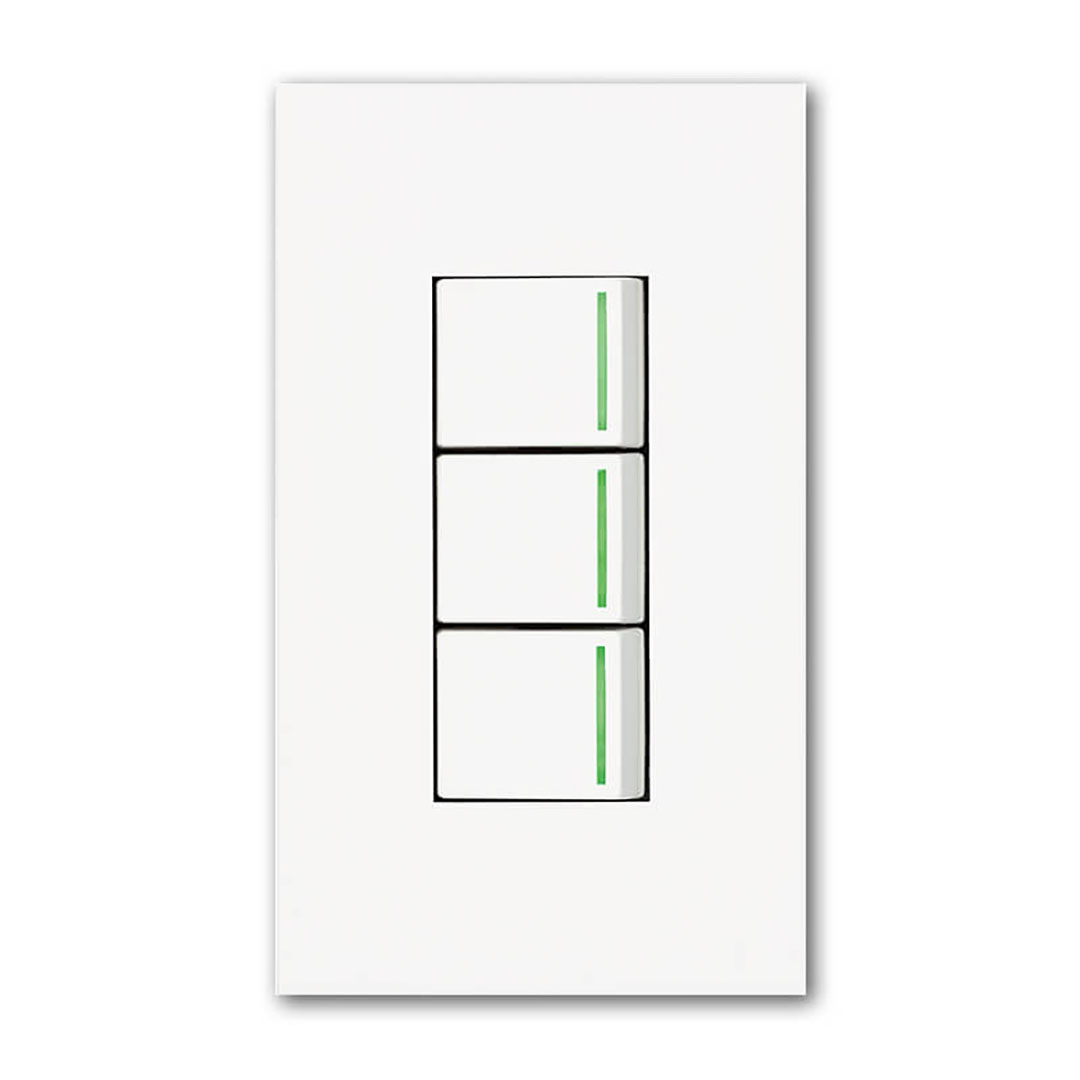

3路ガイドランプ付スイッチセット トリプル NKW03009 ピュアホワイト NKシリーズ 配線器具 JIMBO 神保電器

プレートは別売りです。
取り付けには電気工事士の資格が必要です。
スイッチを片切用として使用する場合は、3路スイッチの0-1端子に接続してください。

■安全上のご注意
ガイドランプ付きスイッチ［適合負荷：10mA～15A］
・定格電圧は125Vです。200V配線には使用しないでください。発火や焼損の原因になります。
・定格電流は15Aです。接続する負荷機器は定格消費電流15A以内でお使いください。
・最小適合負荷(1W)未満では、ガイドランプは点灯しませんが異常ではありません。
・ガイドランプ付きスイッチを、電子制御式特殊照明器具(人感センサ付き・マイコン制御付き・遅延タイマ付き・リモコン機能付き など)の電源開閉に用いると、
　照明器具の制御機能やスイッチ表示灯の点灯状態に不具合を生じることがあります。照明器具の施工説明書の指示に従い施工してください。
・過電流遮断器の二次側でブレーカトリップテストを行う場合は、スイッチに短絡電流を流さないでください。一瞬の短絡でスイッチが壊れます。
・ガイドランプ付きスイッチは、開路時にも約1mAの微小な残留電流が流れます。
　接続する負荷の種類・点灯方式によっては、ガイドランプの輝度が低下したり、負荷が微点灯したりする場合がありますので、
　外付けコンデンサ(GC-1)を負荷と並列に接続することを推奨します。
